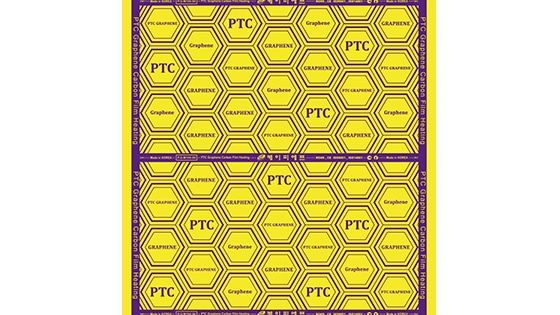

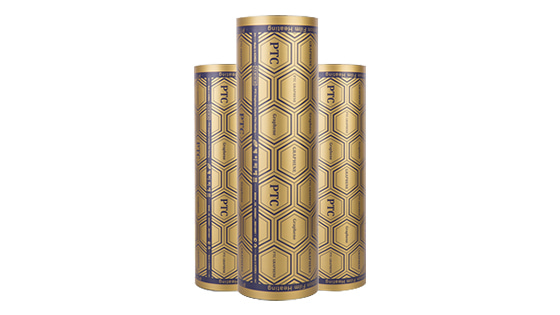

제품소개
카본 반도체가
발열하면서 원적외선 및 음이온을 방출하는 원적외선 복사열 난방방식으로 에너지효율이 뛰어난 초절전형난방 시스템입니다.
발열하면서 원적외선 및 음이온을 방출하는 원적외선 복사열 난방방식으로 에너지효율이 뛰어난 초절전형난방 시스템입니다.
온도에따라 발열량이 변하는 자기제어
히터로 원적외선/음이온을
방출하는 똑똑한 난방시스템
히터로 원적외선/음이온을
방출하는 똑똑한 난방시스템

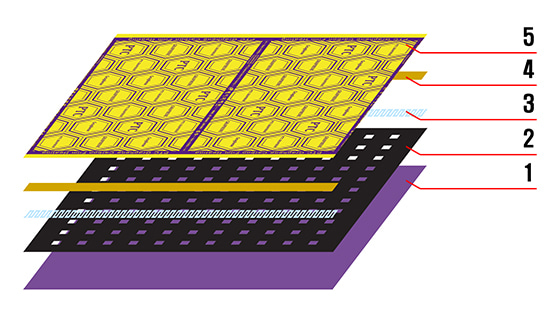

1 - PET 필름
2 - PTC 그래핀 카본페이스트
3 - 실버 부스바
4 - 동박 부스바
5 - 라미넥스 필름
제품의 특징/장점
그래핀은 탄소의 동소체 중 하나이며 탄소 원자들이 모여 2차원 평면을 이루고 있는 구조이다. 각 탄소 원자들은 육각형의 격자를 이루며 육각형의 꼭짓점에 탄소 원자가 위치하고 있는 모양이다. 이 모양을 벌집구조 또는벌집격자라고 부르기도 한다.
원자 1개의 두께로 이루어진 얇은 막으로, 두께는 0.2 nm 즉 100억 분의 2mm 정도로 엄청나게 얇으면서 물리적·화학적 안정성도 높다
원자 1개의 두께로 이루어진 얇은 막으로, 두께는 0.2 nm 즉 100억 분의 2mm 정도로 엄청나게 얇으면서 물리적·화학적 안정성도 높다
내구성 강화

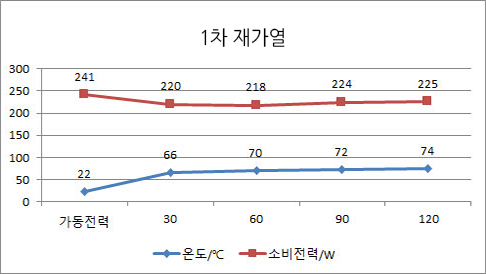

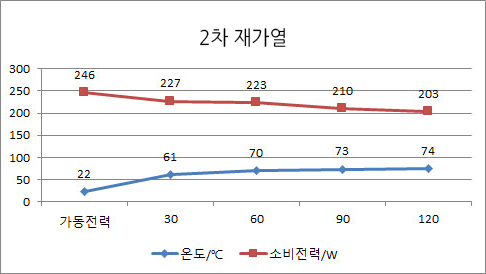

| 1 차가열(PTC그래핀 면상필름) | 2 차가열(PTC그래핀 면상필름) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 시간(분) | 가동전력 | 30 | 60 | 90 | 120 | 시간(분) | 가동전력 | 30 | 60 | 90 | 120 | 온도/℃ | 22 | 66 | 70 | 72 | 74 | 온도/℃ | 22 | 61 | 70 | 73 | 74 |
| 소비전력/W | 241 | 220 | 218 | 224 | 225 | 소비전력/W | 246 | 227 | 223 | 210 | 203 |

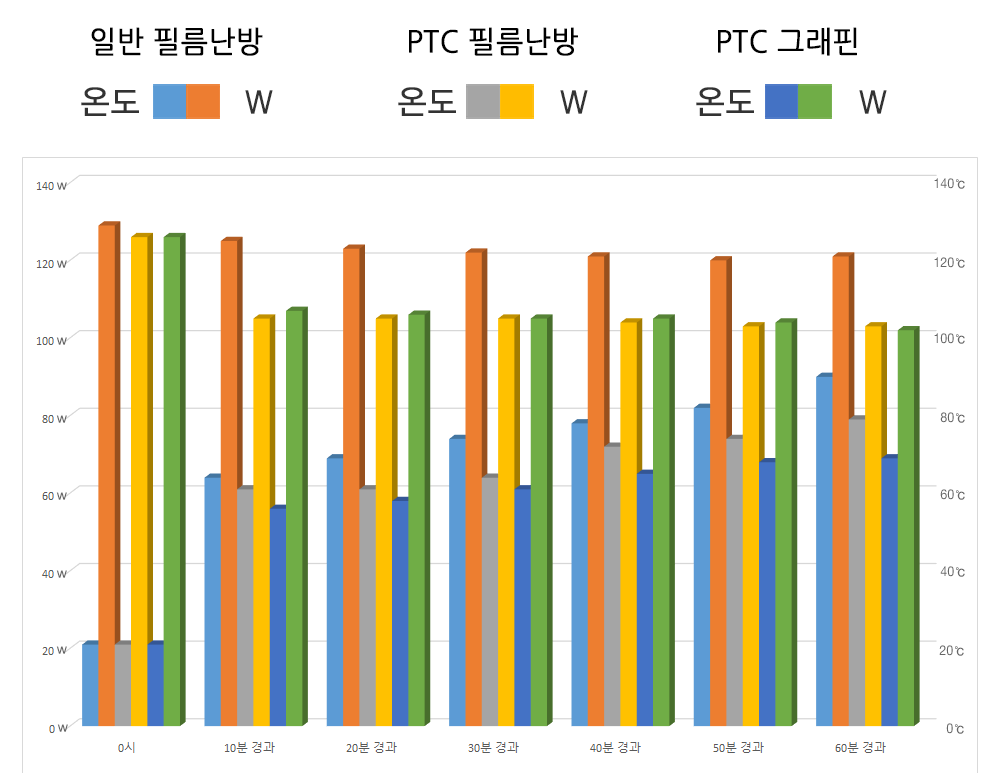

필름 난방 별 1시간 온도 변화와 w값 변화 그래프
강제 집열 테스트 그래프
| 대조/ 항목 |

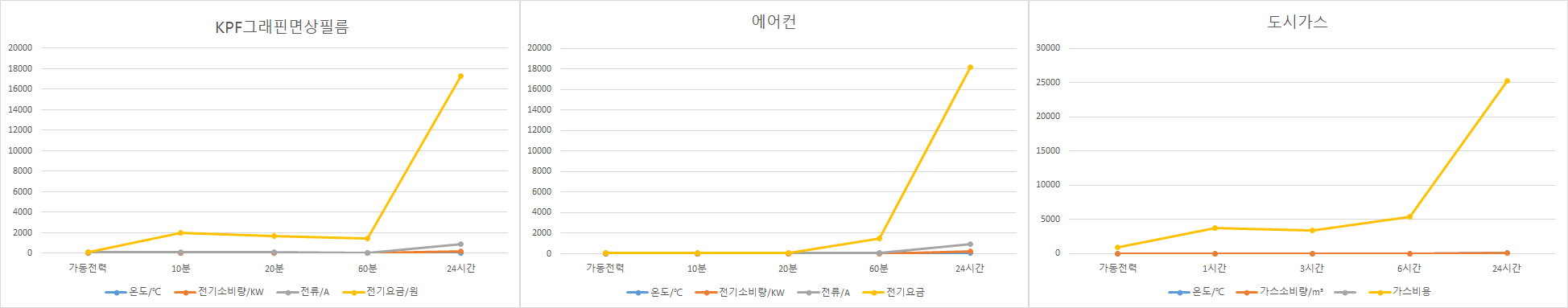

난방제품 비교표(100㎡) | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PTC그래핀 면상필름 | 에어컨 | 도시가스 | |||||||||||||||||
| 발열체 | 시간 | 가동전력 | 10분 | 20분 | 60분 | 24시간 | 시간 | 가동전력 | 10분 | 20분 | 60분 | 24시간 | 시간 | 가동전력 | 1시간 | 3시간 | 6시간 | 24시간 | |
| 온도/℃ | 10 | 20 | 40 | 60 | 60 | 온도/℃ | 5 | 20 | 30 | 40 | 40 | 온도/℃ | 가동전력 | 10분 | 20분 | 60분 | 60 | ||
| 전기소비량/KW | 23 | 22 | 19 | 16 | 192 | 전기소비량/KW | 16.8 | 16.8 | 16.8 | 16.8 | 201.6 | 가스소비량/㎡ | 가동전력 | 10분 | 20분 | 60분 | 192 | ||
| 전류/A | 103.3 | 99 | 85.5 | 72 | 192 | 전류/A | 75.6 | 75.6 | 75.6 | 75.6 | 907.2 | ||||||||
| 전기요금/원 | 90 | 1.980 | 1.710 | 1.440 | 17.280 | 전기요금 | 90 | 90 | 90 | 1.512 | 18.144 | 가스요금 | 900 | 3.780 | 3.420 | 5.400 | 25.200 | ||
| 실질적으로 12시간 가동 | 실질적으로 12시간 가동 | 실질적으로 12시간 가동 | |||||||||||||||||
| 기술특허 | 부분적 국내특허 받았음 | - | 부분적 국내특허 받았음 | ||||||||||||||||
| 전체두께 | 2.5cm | - | 7~10cm,보일러,라디에이터,온수관자리 따로 차지함 | ||||||||||||||||
| 수명 | 감소없음,건물과 동일한(비슷한)수명 | 5년 이내 | 보일러수명은 7년이내 | ||||||||||||||||
| 절전 | PTC기능,전기료30%절감 | - | - | ||||||||||||||||
| 전자파 발생 | 전자파 없음 | 전자파 없음 | 전자파 없음 | ||||||||||||||||
| 건강 | 인체에 유익한 원적외선 방출 | - | - | ||||||||||||||||
| 안전 | PTC기능,국부과열 없음 | - | 가스 폭발 잠재적위험,누수 | ||||||||||||||||
| 편안함 | 머리가 시원하고 발은 따뜻한,복사열로인한 편안함, 원적외선및 음이온방출,공기정화,살균소독 |
공간난방,바람으로인해 공기건조 | 머리가 시원하고 발은 따뜻함 | ||||||||||||||||
| 후기 | 가동 | 전력 사용 | 전력 사용 | 가스 사용 | |||||||||||||||
| 소음 | 무 | 소음 조금 있음 | 무 | ||||||||||||||||
| 보수 | 무 | 가스 주입 | 막힘을 방지하기위하여 정기적인 보일러 배관 청소 필요 |
||||||||||||||||
| 보수 | 무 | A/S불편,누수위험 | A/S불편,누수위험,시공으로인한 바닥 두께높아짐,누수부위 확인 어려움 |
||||||||||||||||
